一、开头引言
饱和失真是电子设备中常见的非线性失真现象，广泛存在于工业自动化产线的音频报警系统、汽车改装功放电路以及家电音响设备中。当输入信号幅度过大或放大器静态工作点设置偏高时，输出信号波形顶部被削平，声音浑浊破音，不仅影响听觉体验，在工业场景中还可能导致报警信息漏报、信号传输中断等严重后果。掌握如何消除饱和失真的检测方法，无论你是工厂流水线的质检员、汽车音响改装师，还是家电维修爱好者，都能快速定位故障，提升检修效率，规避因信号失真引发的设备隐患。
本文从基础认知到专业检测，分场景详解功放电路饱和失真检测方法。新手可通过示波器观察波形快速判断失真类型，专业人员可借助音频分析仪进行THD量化评估。全文贴合工厂、汽车、家电三大核心场景，帮助不同基础的从业者独立完成功放电路好坏判断。
二、前置准备
1. 功放电路饱和失真检测核心工具介绍（基础款+专业款）
针对不同检测场景和受众需求，工具选择需分层配置。
基础款（新手必备） ：数字万用表（推荐Fluke 17B+或优利德UT61E，精度±0.5%，用于测量静态工作点电压和电源供电），双通道示波器（入门级可选普源DS1054Z或汉泰DSO2D15，带宽50MHz以上即可满足音频功放检测需求），信号发生器（输出1kHz正弦波作为测试激励信号，可用智能手机音频信号发生器App配合3.5mm转RCA线替代，成本极低）。新手在工厂流水线初筛或家电维修场景中，这套组合足以完成绝大多数饱和失真判断。
专业款（适配批量/高精度检测） ：音频分析仪（APx525或NTi Audio Minilyzer ML1，支持THD+N、IMD等关键失真参数测量，一次扫频即可完成频响、失真度、相位等参数的检测-），频谱分析仪（用于分析功放输出信号的谐波成分，判断失真来源），负载电阻（模拟扬声器负载，常用4Ω/8Ω/16Ω，功率需匹配被测功放，工业流水线检测建议备齐多种阻抗值）。工厂质检场景中，专业款工具可大幅提升批量检测效率，数据可追溯、可复现。
【小贴士】 工业场景建议配备带隔离探头的示波器（如Tektronix TPS2000系列），避免高功率功放接地回路干扰；汽车音响场景可选用车载专用示波器（如Hantek 1008C），支持12V供电直插；家电维修新手优先选购带自动量程的万用表和便携示波器（如FNIRSI 1013D），性价比高、上手快。
2. 功放电路饱和失真检测安全注意事项（行业适配版）
检测前必须严格执行以下安全规范，重中之重：
注意事项1——断电操作与放电处理：任何拆装前必须切断设备电源，拔出电源线。工业生产线功放通常连接大容量电源滤波电容，断电后需等待至少30秒以上或手动放电（用10W功率电阻短接电容两端），防止残余电荷击伤检测人员。汽车音响功放需断开蓄电池负极，避免短路打火。
注意事项2——防短路与绝缘检查：示波器探头和万用表表笔在使用前检查绝缘层是否破损。工业场景中功放往往与PLC、伺服驱动器等高干扰设备共用机柜，检测时表笔金属部分应使用热缩管包裹，仅露出尖端，防止碰触相邻引脚引发短路。汽车音响检测时，注意搭铁点接触良好，避免接地回路引入额外噪声。
注意事项3——负载匹配与过热防护：检测功放输出时务必连接匹配负载（4Ω或8Ω功率电阻），严禁空载测试大功率功放，否则可能导致功放管击穿。长时间测试（超过5分钟）注意散热，可用风扇辅助降温。D类功放输出端需接入LC滤波器后才能用示波器观察波形，否则高频载波会损坏示波器输入级。
注意事项4——环境适配：工业流水线检测注意静电防护（佩戴防静电手环），工厂环境粉尘较多，检测前用压缩空气吹净功放板表面；汽车音响检测在通风良好的场地进行，避免尾气积聚；家电维修注意电源隔离，建议使用1:1隔离变压器供电，防止触电风险。
3. 功放电路饱和失真基础认知（适配三大场景精准检测）

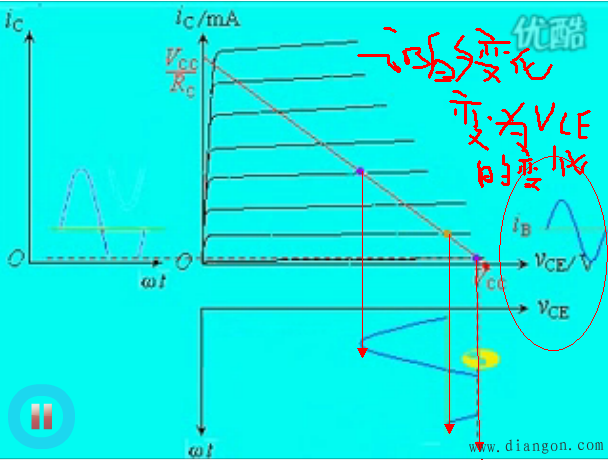

饱和失真的本质：在功放电路中，当输入信号的正半周幅值过大，超过放大管的动态范围时，晶体管或场效应管进入饱和区，集电极电流不再随基极电流增加而增加，输出信号波形的顶部被削平（削顶），导致音频声音浑浊、破音刺耳。饱和失真的根本原因是静态工作点Q设置过高——即集电极-发射极电压VCE偏低，或基极偏置电流偏大，导致放大管离饱和区太近，稍大的输入信号就会触及饱和边界-。
三大场景的核心参数：
工业音频报警系统：功放输出功率通常为10W-50W，重点关注供电电压稳定性（24V DC工业电源）和静态工作点漂移（环境温度变化导致）
汽车音响改装功放：车载功放供电为12V DC，重点关注电源滤波电容性能和大电流下供电电压跌落问题
家电音响功放：家用功放通常为双电源供电（±15V至±50V），重点关注正负电源对称性和功率管配对一致性
饱和失真快速识别口诀：示波器观察输出波形——顶部削平（扁顶）且底部完好，则为饱和失真；底部削平且顶部完好，则为截止失真。波形削顶越严重，失真度越高，声音破音越明显-。
三、核心检测方法
1. 功放电路饱和失真基础检测法（场景化快速初筛）
无需复杂仪器，适合新手在工业流水线、汽车维修店、家电维修台快速判断是否有饱和失真倾向。
步骤一（听觉初判） ：播放1kHz正弦波测试音频（可从手机音频App获取），从小音量逐步调大。若中等音量时声音依然清晰，大音量时出现破音、沙哑、浑浊——但将音量回调后声音恢复正常，则为饱和失真的典型听觉特征（区别于硬件永久损坏，后者回调音量后声音依然不正常）。
步骤二（目测元器件状态） ：断电后观察功放板。工业场景重点关注功放管（通常为TO-220或TO-247封装）是否发黄、焊点是否虚焊；汽车音响重点关注电源滤波电容顶部是否鼓包（电容老化会导致供电纹波增大，间接引发饱和失真）；家电维修关注散热片周围是否有烧焦痕迹、保险丝是否发黑。
步骤三（触感判断） ：通电测试时（注意安全！只触碰散热片，不碰电路板），若功放管散热片异常烫手（超过70℃，手无法持续接触3秒），说明静态工作电流可能过大，存在饱和失真隐患。工业场景可加装红外测温枪辅助判断。
【工业场景专属提醒】 工厂流水线环境温度较高（夏季可达40℃），功放静态工作点会随温度上升而漂移。建议在环境温度稳定后检测，或选用带温度补偿电路的工业级功放模块。
2. 万用表+示波器检测饱和失真方法（新手重点掌握）
这是电子行业通用的核心检测方法，也是新手必须掌握的技能。用万用表测量静态工作点，用示波器观察动态波形，两步到位判断饱和失真。
模块一：静态工作点测量（万用表操作）
万用表调至直流电压档（20V或200V量程）。以下操作必须在无输入信号状态下进行。
步骤A（测电源供电） ：红表笔接功放供电正极（工业功放接24V+端子，汽车功放接B+端子，家电功放接主滤波电容正极），黑表笔接公共地（GND）。正常值应接近标称电压±10%以内。若电压偏低超过15%，说明电源部分存在故障（变压器容量不足、滤波电容老化、电源线过细），这是引发饱和失真的常见外部原因-。
步骤B（测输出中点电压） ：红表笔接功放输出端（扬声器正极端子），黑表笔接地。OCL（无输出电容）功放正常值应接近0V（通常在±50mV以内）；OTL（有输出电容）功放正常值应为电源电压的一半。若中点电压严重偏移，说明功放管配对失衡或反馈电路故障，极易引发饱和失真。
步骤C（测功放管静态电流） ：更精确的方法是测量功率管发射极电阻（通常为0.22Ω-0.47Ω大功率电阻）两端的压降，除以电阻值得到静态电流。功放管静态电流正常范围通常在10mA-100mA（视功放类型而定）。若静态电流过大（如达到200mA以上且散热片迅速升温），说明偏置电路故障，Q点过高，正是饱和失真的根源所在-。
模块二：动态波形观测（示波器+信号发生器）
准备工作：信号发生器输出1kHz正弦波（幅值100mV-500mV，根据功放灵敏度调整），输入功放。示波器CH1接功放输入端，CH2接输出端（需连接8Ω/4Ω假负载），两台设备共地连接。
观测步骤：
第一步（小信号测试） ：从小幅值开始输入信号（例如100mV）。示波器应显示输入波形和输出波形均为标准的正弦波，输出幅值约为输入的10-30倍（取决于功放增益），波形光滑无畸变。
第二步（增大信号，寻找削顶点） ：逐步调大信号发生器输出幅值，同时观察示波器CH2输出波形。当输出波形顶部开始变平、出现“削顶”现象时，记录此时输入幅值和输出幅值。输出波形顶部削平即为饱和失真的直接证据，削顶幅度越大，失真越严重-。
第三步（交叉验证） ：同步观察CH1输入波形，若输入波形本身已失真（信号发生器输出质量问题），需先排查信号源。若输入波形正常而输出波形削顶，则可确诊为功放电路饱和失真。
【实用技巧】
工厂新手快速匹配量程：工业功放通常标称输出电压，可用万用表交流档测量输出端电压，根据公式P=U²/R估算实际输出功率，与标称功率对比判断是否提前失真。建议选用带自动量程的数字示波器，避免手动量程选错导致误判。
汽车维修新手快速定位引脚：车载功放多为模块化设计，芯片引脚密集。建议下载对应功放芯片的Datasheet，用万用表蜂鸣档结合针脚测试夹具，快速定位电源脚、输入脚和输出脚，避免误测。
家电维修实操小技巧：功放管引脚通常为B（基极）、C（集电极）、E（发射极）。测量C-E极间电压，若C-E压降异常偏低（例如双电源功放的NPN管C-E压降小于5V），说明Q点过高，已接近饱和区。
3. 音频分析仪检测饱和失真方法（进阶精准检测）
适配工业批量检测、汽车音响专业改装、家电功放研发调试等对精度有较高要求的场景。
核心设备：音频分析仪（APx525或NTi Minilyzer ML1）+ 信号发生器（部分音频分析仪已集成）
检测流程：
第一步（设备接线） ：音频分析仪输出端接功放输入端，功放输出端经衰减器接入音频分析仪输入端，功放输出端连接额定功率假负载（工业场景建议备齐4Ω/8Ω/16Ω三种阻抗值）。确保所有线材使用屏蔽电缆，工业场景注意远离变频器等强干扰源。
第二步（THD+N测量） ：设置音频分析仪测量模式为THD+N（总谐波失真加噪声），测试频率1kHz。从小信号开始逐步增加功放输入电平，观察THD+N读数变化。饱和失真发生时，THD+N会从低值（通常<0.1%）急剧攀升至1%以上甚至更高。记录THD+N首次突破0.1%时的输出功率，即为功放的最大不失真功率-。
第三步（波形捕获与分析） ：使用音频分析仪的示波器功能捕获输出波形，观察削顶形态。饱和失真导致的削顶通常对称出现（顶部削平），截止失真削底可能不对称。同时可调用FFT频谱分析功能，查看二次谐波和三次谐波的能量分布，饱和失真时奇次谐波成分显著增加。
第四步（工业在线检测技巧） ：工厂流水线批量检测时，可将音频分析仪与自动化测试夹具集成，预设合格判定阈值（如1kHz时THD+N≤0.1%为合格）。配合扫码枪记录每块功放板的检测数据，实现质量可追溯。无需拆焊即可完成在线检测，大幅提升检测效率。
【工业批量检测专属参数参考】 符合GB/T 9876-2021《功率放大器性能参数测试规范》的功放，其THD+N在额定功率下应≤0.05%@1kHz，信噪比≥90dB@1Vrms输出条件-。检测时若THD+N超标且波形出现明显削顶，可判定为饱和失真超标，需调整偏置电路或更换功放管。
四、补充模块
1. 三大场景功放电路的检测重点
场景一：工业D类功放的饱和失真检测
工业自动化产线多采用D类功放（效率高、发热小），其饱和失真检测有特殊性：D类功放输出为高频PWM波形（通常在250kHz-500kHz），示波器直接测量时看到的并非音频波形，而是密密麻麻的方波信号。必须在输出端接入LC低通滤波器（截止频率约30kHz）后才能观察到音频波形。D类功放的饱和失真通常表现为PWM占空比达到极限（接近0%或100%），对应输出波形顶部削平。可通过检测电源电压波动辅助判断——若大音量时电源电压明显跌落（幅度超过10%），说明电源容量不足，也是引发饱和失真的重要原因。现代D类功放集成了饱和失真补偿技术，通过检测电源电压顺序控制前置放大器，在放大器输出与地之间提供放电通道，有效降低饱和失真-。
场景二：汽车功放的饱和失真检测（重点关注供电稳定性）
汽车音响改装中，功放饱和失真约60%以上源于供电问题。车载供电系统为12V DC（发动机启动时升至14.4V），大功率功放需要大电流供电（如4×100W功放，满功率输出电流可达40A以上）。若电源线过细、接地不良或蓄电池老化，大音量时电压会从13V跌至10V以下，功放供电不足导致输出提前饱和。检测时应在功放电源输入端并联示波器，观察大音量下的电压波形——若电压波动超过2V，优先解决供电问题再检测功放本身。
场景三：家电功放的饱和失真检测（关注功率管配对）
家用Hi-Fi功放多采用AB类电路，功率管（如东芝2SC5200/2SA1943对管）的配对一致性直接影响静态工作点的稳定性。检测时用万用表测量NPN和PNP功率管发射极电阻两端压降，两者压降应基本相等（误差<10%）。若偏差过大，说明功率管配对不良或老化，需成对更换。家电维修新手特别提示：更换功率管时必须同时更换同型号、同批次的对管，不可单换一只。
2. 功放电路饱和失真检测常见误区（五大避坑指南）
误区1：将饱和失真误判为扬声器损坏
用户反馈声音破音，第一反应换喇叭，结果白花钱。正确做法：将功放输出接到已知完好的测试扬声器或假负载上判断。若依然破音，则是功放问题；若声音正常，则是原扬声器故障。
误区2：忽略电源对饱和失真的影响
这是最常见的误判。汽车音响改装中，电源线过细（如使用18AWG线材为500W功放供电）导致大音量时电压严重跌落，功放提前进入饱和区。建议根据功放功率计算所需线径：电流I=P/12V，线径参考AWG标准（500W功放约需4AWG铜线）。
误区3：未匹配负载阻抗检测
用8Ω假负载检测为4Ω功放，或在无负载情况下检测功放输出波形，都会导致检测结果失真。功放的额定输出功率和失真特性与负载阻抗强相关，必须使用与功放标称阻抗一致的假负载。
误区4：忽略环境温度对静态工作点的影响
工业场景环境温度高、家电维修在冬季低温环境中检测，功放静态工作点会随温度漂移。高温下静态电流增大，易诱发饱和失真；低温下静态电流偏小，可能转为截止失真。建议在常温（25℃±5℃）环境下检测，或查阅功放Datasheet的温度补偿参数。
误区5：误用示波器探头导致测量错误
新手常犯的错误：示波器探头档位选错（如10×档位误用为1×档位），导致测量幅值相差10倍；或探头接地线过长形成环形天线，引入50Hz工频干扰掩盖失真波形。正确做法：使用10×探头（降低输入电容，减少对被测电路的影响），接地线尽可能短，必要时使用接地弹簧。
3. 功放电路饱和失真失效典型案例（实操参考）
案例一：工业生产线语音报警功放“无声警报”事件
某工厂装配车间的语音报警功放，在产线故障时本该发出“设备异常”语音提示，但报警声音严重破音、信息无法辨认，导致操作员未及时处理，设备连续运行造成模切刀具损坏。故障排查过程：用万用表测量功放供电电压，发现24V DC电源实际输出仅18V（降压约25%）。进一步检查发现24V开关电源内部滤波电容鼓包老化，更换电源模块后电压恢复至24V，报警声音恢复正常，再无饱和失真现象。核心经验：工业功放约70%的饱和失真问题源于供电异常，检测功放本身前务必先确认电源健康。
案例二：汽车改装功放“音量过一半就破音”
车主改装了一套4×100W车载功放，小音量正常，音量超过一半就严重破音。用示波器检测功放输出波形：输入正弦波时，输出波形顶部明显削平，且电源输入端电压从13.2V跌落至9.8V（跌落幅度达3.4V）。进一步检查发现改装店使用了10AWG电源线（额定载流约30A），而4×100W功放满功率时电流需求约40A，线径严重不足。更换4AWG纯铜电源线后，电压跌落降至0.5V以内，音量开到最大也无失真。核心经验：汽车功放饱和失真优先排查电源线和蓄电池，解决问题后再检测功放内部偏置电路。
案例三：家电维修中AV功放“声音浑浊”修复
用户送修一台雅马哈AV功放，故障表现为播放音乐时人声浑浊、低频模糊。维修人员用示波器检测输出波形，发现1kHz正弦波输出波形顶部轻微削平（失真约5%），且功放管散热片温度异常升高。万用表测量静态工作点：NPN功率管发射极电阻压降为35mV（对应静态电流约150mA），远超正常值30mA。更换已老化的偏置电路可调电阻（VR501），重新校准静态电流至25mA后，波形恢复正常，声音清澈。核心经验：家用Hi-Fi功放饱和失真多为偏置元件老化导致静态工作点上移，重点排查偏置电路中的可调电阻和热敏补偿管。
五、结尾
1. 功放电路饱和失真检测核心（高效排查策略）
检测功放电路饱和失真，建议遵循三级递进策略：
第一级（基础初筛——3分钟快速判断） ：听觉判断破音特征 + 目测元器件状态 + 电源电压测量。适用场景：工业流水线日常巡检、汽车音响车主自检、家电维修客户初步诊断。
第二级（通用仪器精测——10分钟精准定位） ：万用表测静态工作点 + 示波器观察输出波形削顶形态 + 信号发生器逐级输入定位故障级。适用场景：专业维修、电子爱好者进阶检测。
第三级（专业仪器验证——30分钟批量检测） ：音频分析仪测THD+N量化失真度 + 频谱分析谐波成分 + FFT分析定位谐波阶次。适用场景：工厂批量质检、功放研发调试、汽车音响专业改装调音。
排查逻辑优先级排序：供电检查（约60%的饱和失真根源于此） → 偏置电路检测（约30%的根源） → 功放管及周边元件更换（约10%的根源） 。切勿一上来就拆功放管，先从外部供电和偏置入手，效率最高。
2. 功放电路饱和失真检测价值延伸（维护与选型建议）
日常维护技巧：工业功放建议每季度用红外测温枪检测散热片温度，建立温度变化档案，温度持续异常上升预示偏置电路漂移；汽车功放每半年检查电源线接头是否氧化、搭铁点是否松动；家电功放每年用压缩空气清除内部积尘，保持散热风道畅通，避免过热导致静态工作点漂移。
选型建议：工业场景选配带温度补偿电路和过流保护的工业级功放模块（如带工作点自动调节功能的型号），优先选用D类功放降低发热和功耗；汽车音响功放选配时注意标称功率需匹配电源系统能力，优先选用带大容量电容组的型号，减小大动态供电电压波动；家电维修更换功放管时务必成对更换原厂同批次对管，切勿新旧混用或跨型号代换。
校准建议：专业检测机构校准功放检测仪器时，应参照IEC 60268-1和GB/T 9876-2021标准，THD测量精度优于±5%，示波器每年送计量院校准一次，确保检测数据的可追溯性和可靠性-。
3. 互动交流（分享功放电路饱和失真检测难题）
你在功放维修或检测中，是否遇到过以下情况：
工业流水线环境噪声大，用听觉无法准确判断失真？
汽车功放改装后，声音破音但示波器波形无明显削顶？
家电功放更换功率管后，静态电流怎么调都调不到标准值？
欢迎在评论区留言分享你遇到的功放饱和失真检测难题，我们将在后续内容中精选典型问题做专题解析。关注本账号，持续获取电子行业一线实操干货，涵盖功放检测、电源维修、传感器调试等热门课题。
检测有风险，操作需谨慎。本文检测方法仅供参考，涉及高压或大电流功放检测，建议由专业人员操作。
