摘要：FM天线是收音机、车载音响、便携音频设备接收调频广播信号的核心部件，其好坏直接决定设备能否稳定接收到电台节目。本文面向无线电爱好者、音频设备维修人员和电子DIY新手，基于FM天线制作与应用场景，系统讲解如何测量FM天线好坏的全流程检测方法。从基础外观检查到万用表导通测试，再到进阶信号强度对比检测和阻抗匹配测量，本文将教你如何判断自制或维修的FM天线是否合格，同时排查焊接不良、阻抗失配、材料尺寸错误等常见故障。无论你是刚开始接触无线电的新手，还是希望提升检测精度的专业玩家，都能在本文中找到适配自身水平的实操技巧，快速掌握FM天线检测方法，远离接收不良的烦恼。
一、无线电爱好者FM天线检测核心工具介绍
检测FM天线好坏，不需要昂贵的专业设备也能完成基础判断。以下将工具分为“新手必备”和“专业进阶”两类，适配不同检测精度需求。
新手必备工具（适合电子爱好者和DIY入门者）
数字万用表：必备核心工具。选择具备电阻/通断档位的常用万用表即可，无需高价型号。FM天线属于无源器件，万用表主要用来检查天线的导通性（导体是否断路）以及馈线屏蔽层与芯线之间是否短路。
收音机/接收设备：一台可以显示信号强度或接收灵敏度的FM收音机（普通家用收音机或车载收音机均可），用来进行信号接收对比测试。
辅助测试天线（对照参考） ：一根确认完好的FM天线（如收音机原装拉杆天线或商品化半波偶极天线），用作信号接收强度的“基准参考”。
专业进阶工具（适合批量检测和高精度验证）
天线分析仪：能够直接测量天线的驻波比（SWR）和阻抗匹配参数的专业设备。驻波比数值越接近1，表示天线与馈线匹配越好，信号反射越小-14。
信号发生器+频谱分析仪：用于专业场景下的天线增益和频率响应测试，可精确测量天线在不同频率下的接收性能-14。
场强仪：用于实际环境中测量天线接收到的信号强度分布，评估天线的方向性和覆盖效果。
工具选择提示：对大多数DIY爱好者而言，“万用表+收音机对比测试”已经能够完成90%的FM天线好坏判断，无需盲目追求专业设备。
二、FM天线检测安全注意事项（重中之重）
虽然FM天线属于无源器件，检测时不涉及高压，但以下几点需要格外留意：
断电操作：在检测FM天线之前，务必断开天线与收音机、功放或任何带电设备的连接。检测过程中天线处于独立状态，避免带电拔插造成接收设备前端电路损坏。
防静电放电（ESD） ：FM天线连接的接收设备前端通常包含高灵敏度放大器（LNA），对静电非常敏感。在拿取天线和连接测试设备之前，最好触摸接地金属释放身体静电-5。
天线端子的清理：检测前检查天线连接端子和接口是否有氧化、污垢或焊锡残留。使用酒精棉片清洁接触面后再进行测量，避免接触不良导致误判。
室内外环境的区分：室内检测FM天线时需注意，家用电器（电脑、LED灯、开关电源）会产生电磁干扰，可能导致信号测试结果偏差-28。若条件允许，选择开阔的室外环境进行信号对比测试。
三、FM天线基础认知（适配DIY精准检测）
FM天线是一种将空间中87.5MHz—108MHz调频广播信号转换为电信号的无源转换器件。在动手检测之前，先理解以下基础知识点：
常见DIY天线类型：半波偶极天线（两段等长振子构成）、拉杆天线、环形天线以及利用耳机线改造的天线-5。
关键设计参数：FM波段的波长约为2.7—3.4米-1。半波偶极天线每臂理论长度≈波长/4，即约0.7—0.85米。天线长度严重偏离理论值时，接收效果会显著下降。
阻抗匹配核心：大多数FM接收设备输入阻抗为50Ω或75Ω。DIY天线需要与接收设备阻抗匹配，否则信号会在接口处反射造成损耗。专业检测中，输入阻抗需与传输线特征阻抗匹配以减小反射-14。
方向性特性：半波偶极天线在垂直于振子的方向上接收信号最强，在振子两端方向接收最弱。实际使用中天线方向摆放对接收效果影响很大-。
了解这些基础知识后，下面进入实操检测环节。
四、FM天线基础检测法（DIY新手快速初筛）
如果你刚完成一个FM天线的DIY制作，还没有专业检测仪器，通过以下几步就能初步判断天线好坏。
第一步：外观与结构检查
尺寸验证：用卷尺测量DIY天线的振子长度，对照87.5MHz—108MHz频段的理论值。半波偶极天线单臂长度应在0.7—0.85米范围内。差异过大可能表示尺寸计算错误-11。
焊接检查：目测天线各焊接点是否饱满、无虚焊或冷焊，馈线与振子的连接点是否牢固。
绝缘检查：若天线使用了金属支撑杆，确认振子与支撑杆之间已做绝缘隔离，避免短路。
第二步：万用表导通测试
将万用表调至电阻档（或通断蜂鸣档）：
测试振子导通性：分别测量天线左右振子的两端，万用表应显示通路（电阻接近0Ω）。若显示开路，说明振子存在断裂或焊接不良。
测试芯线与屏蔽层之间是否短路：将万用表笔分别接触馈线芯线和屏蔽层，读数应为无穷大（开路）。若显示导通（电阻值极小），说明馈线端头处理不当导致芯线和屏蔽层短路。
测试馈线芯线导通：从天线端到接收设备接口端，测量芯线两端应导通。
判断标准：基础检测通过后，天线电气上“基本合格”。但注意：导通测试只能判断“有没有断”，不能判断“信号接收性能好不好”。
五、万用表检测FM天线步骤（新手重点掌握）
使用万用表进行FM天线的核心电气参数检测，重点掌握以下三个关键模块：
模块一：通断检测（判断天线是否有断路）
操作：万用表调至蜂鸣档或200Ω电阻档。红黑表笔分别接触天线两臂（对半波偶极天线）或天线芯线与接地端。蜂鸣器发出连续蜂鸣声表明通路正常。
行业注意：部分FM天线内部包含有源放大电路（如车用有源天线）。测试这类天线时，万用表电阻档可能显示异常值（因为内部有源器件改变了通路特性）。务必确认天线类型后操作-。
模块二：短路检测（判断芯线与屏蔽层是否短路）
操作：万用表蜂鸣档，一支表笔接触馈线芯线末端，另一支接触馈线屏蔽层。正常天线应显示开路（无声）。若蜂鸣器鸣响，说明天线馈线接头处芯线和屏蔽层短路。
行业注意：DIY焊接馈线接头时，屏蔽层的金属丝很容易触碰芯线焊点，这是新手最容易犯的错误之一。
模块三：馈线芯线导通检测（判断馈线是否断裂）
操作：万用表蜂鸣档，一支表笔接天线端馈线芯线（已焊接到振子上），另一支接接收设备接口端馈线芯线。应显示通路。
新手常见疑问：万用表能测出天线“好不好用”吗？
万用表只能判断天线电气通断和短路，无法直接测量“信号接收灵敏度”。一根导通测试合格的天线，信号接收效果可能仍然很差——这通常是由于尺寸偏差或阻抗不匹配造成的。完成万用表检测后，务必进行信号接收对比测试。
六、无线电爱好者专业仪器检测FM天线方法（进阶精准检测）
如果你希望验证DIY天线的性能是否真正达到“合格”水平，以下专业检测方法值得掌握。
（一）信号强度对比测试（无需专业仪器的高效方法）
工具：一台带有信号强度指示的FM收音机（普通家用收音机即可，很多型号在屏幕上显示信号强度格数或RSSI值）。
操作流程：
建立基准：找一个中等信号强度的FM电台（不要选强台也不要选极弱台），用收音机的原装天线（或已知良好的商品天线）接收，记录信号强度数值。
接入待测天线：断开原装天线，将DIY天线连接到收音机同一接口，保持收音机位置和方向不变。
对比读取：收听同一电台，对比DIY天线与原装天线的信号强度数值和收听音质（立体声指示是否稳定、有无背景噪音）。
多频率验证：选择低端（约88MHz）、中段（约98MHz）、高端（约106MHz）各一个电台重复测试，观察DIY天线在整个频段上的表现一致性。
判断标准：
良好天线：信号强度不低于原装天线的80%，收听音质清晰稳定。
合格天线：信号强度达到原装天线的60%以上，无明显噪音，可作为日常使用。
不合格天线：信号强度不足原装天线的30%，或收听时持续伴有严重噪音、杂音。
（二）天线阻抗匹配与驻波比检测（专业仪器法）
适用场景：批量制作、天线套件开发或高精度验证。需要天线分析仪或驻波比表。
操作流程：
将天线分析仪连接到FM天线的馈线接口。
设置测试频率范围覆盖87.5MHz—108MHz，逐步扫描测量天线的驻波比（SWR）。
记录各频率点对应的SWR值，观察最低点出现的频段。
行业判断标准：
优秀天线：SWR ≤ 1.5（在整个FM频段内）
合格天线：SWR ≤ 2.0
不合格天线：SWR > 2.5 或频率偏移严重
输入阻抗也需匹配50Ω或75Ω，数值偏离过大表示天线尺寸或设计存在缺陷-11。
（三）车载/便携设备场景的在线测试技巧
针对汽车收音机天线或便携设备的嵌入式FM天线，无需拆焊就能在线检测：
干扰排查：检查天线附近是否有100MHz左右的信号源干扰（如开关电源、行车记录仪），这些高频干扰会严重影响FM接收-。
“延长天线测试法” ：如果怀疑天线本身性能不足，用约75cm软导线临时替代原天线，接入设备天线输入端。若替代后接收效果明显改善，说明原天线存在问题-。
七、收音机天线常见类型与检测重点
FM天线类型多样，不同类型的检测侧重点有明显差异：

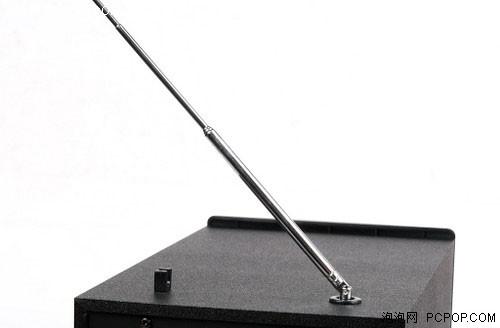

拉杆/鞭形天线
检测重点：伸缩节是否接触良好，万用表测试伸缩到不同长度时的通断。常见故障：伸缩节点氧化导致接触不良-。
半波偶极天线（DIY最常见类型）
检测重点：尺寸精度（务必符合频率对应的理论长度）、两臂对称性、巴伦（平衡-不平衡转换器）接线是否正确。
耳机线式天线（便携设备常用）
检测重点：耳机线内部的RF耦合电容（约100pF）是否焊接正确，铁氧体磁珠是否起到隔离作用-5。此类天线若故障，表现为“插耳机才有FM信号，拔掉后完全收不到台”。
环形天线
检测重点：环形线圈匝数和直径是否准确，并联的可调电容是否工作正常（用于调谐选频）。
八、FM天线DIY常见检测误区（避坑指南）
结合众多电子爱好者的失败案例，以下6个高频误区需要特别警惕：
误区一：导通测试通过就认为天线合格。实际上一根尺寸错误的半波偶极天线导通测试100%通过，但接收效果可能差到连强台都无法稳定收听。
误区二：忽略阻抗匹配。用300Ω馈线连接75Ω接收设备，没有加装阻抗转换器（巴伦），信号反射损耗严重。
误区三：测试环境干扰未排除。在布满LED灯、电脑、开关电源的室内测试天线，误判为“天线接收效果差”-。
误区四：未考虑天线方向性。天线放置方向错误（例如半波偶极天线两端指向电台）导致接收不到信号，却错误判定天线损坏-。
误区五：焊接时未做防静电保护。DIY焊接天线接口时直接徒手操作，静电击穿接收设备前端的低噪声放大器（LNA）。
误区六：盲目照搬网络尺寸。网上的天线制作教程提供的尺寸数据可能对应特定频率，直接照搬使用可能导致谐振频率偏移到FM频段之外。
九、FM天线失效典型案例（实操参考）
案例一：尺寸计算错误的偶极天线——信号衰减严重
故障现象：一位DIY爱好者按网上的教程制作FM半波偶极天线，按照98MHz的理论波长（约3.06米）制作了每臂约0.765米的振子。装好后接上收音机，只能收到本地最强的两个电台，其他台完全无法接收。
检测过程：
万用表导通测试通过。
信号强度对比测试：用原装拉杆天线接收88MHz电台，信号强度显示4格；换用DIY天线后降至1格。
专业检测：使用天线分析仪测量，发现天线的谐振频率偏移到了115MHz附近，在87.5—108MHz频段内SWR高达3.5以上。
原因分析：DIY者忽略了天线振子的“缩短系数”——实际制作中由于绝缘层和周围环境的影响，振子长度需要比理论值缩短约5%。原教程未提及这一细节。
解决方法：将振子长度逐步剪短调整，每次缩短2—3mm后重新测试信号强度，找到最佳接收长度后固定。
案例二：馈线端头芯线屏蔽层短路——信号完全消失
故障现象：一位爱好者DIY完成偶极天线后，连接到收音机竟然完全收不到任何电台（包括强台），收音机没有任何声音。
检测过程：
万用表通断档测试：天线两臂导通正常。
短路测试：将万用表一支表笔接触馈线芯线，另一支接触屏蔽层，蜂鸣器鸣响（导通），说明芯线和屏蔽层短路。
检查馈线接头：拆开接头后发现，焊接芯线时屏蔽层的细铜丝有一根触碰到了芯线焊点。
解决方法：重新处理馈线端头，用热缩管隔离屏蔽层和芯线焊点，确保无短路后重新焊接，天线恢复正常工作。
十、FM天线检测核心（高效排查策略）
掌握分级检测策略，无论你处于何种场景，都能快速定位问题：
| 检测层级 | 方法 | 所需工具 | 判断目标 |
|---|---|---|---|
| 第一层：快速初筛 | 外观检查+万用表导通/短路测试 | 卷尺+万用表 | 判断物理损坏、焊接错误 |
| 第二层：接收性能验证 | 信号强度对比测试（多频率） | 收音机+对照天线 | 判断信号接收效果是否达标 |
| 第三层：精准检测 | 天线分析仪测SWR/阻抗匹配 | 天线分析仪/驻波比表 | 判断尺寸偏差、阻抗失配 |
| 第四层：批量/开发验证 | 信号发生器+频谱分析仪 | 专业射频测试设备 | 获取完整增益和频率响应曲线 |
高效排查顺序：先做外观尺寸检查→万用表测通断/短路→信号强度对比测试（多频率）→若仍不满意，再使用专业仪器进行SWR测量。
十一、FM天线检测价值延伸（DIY维护与制作建议）
DIY制作建议
制作半波偶极天线时，将振子长度比理论计算值缩短约5%作为起点，通过实际接收测试逐步调整到最佳长度。
馈线建议使用75Ω同轴电缆（普通电视天线馈线），与大多数家用收音机输入阻抗匹配。
户外使用天线务必做好防水处理——防水胶带缠绕接口处，再加密封硅胶和防水罩-。
日常维护要点
定期检查天线接口是否有氧化或腐蚀，用酒精棉片清洁接触面。
室外天线建议每隔半年检查一次振子固定螺丝是否松动。
遭遇雷雨天气后务必检查天线是否受损。
采购/校准建议
购买成品FM天线时，用信号强度对比测试验证实际性能，不要盲目相信规格参数。
使用专业仪器时，建议每年校准一次天线分析仪，确保测量精度。
