摘要： 共模电感作为EMI滤波的核心器件，在新能源汽车CAN总线、工业开关电源、通信设备中扮演着“电磁隐形卫士”的关键角色——它失效时，整机可能直接不通电，也可能只是EMC测试悄然超标，排查起来极具迷惑性。本文将围绕测量共模电感好坏的核心目标，结合汽车电子、工业电源、通信设备三大行业的实际场景，从万用表初筛到LCR电桥精准测试，再到网络分析仪阻抗扫频，分层详解共模电感检测方法。全文贯穿行业专用检测标准、高频故障类型和真实失效案例，帮助电子维修人员、企业质检从业者、电子爱好者快速掌握共模电感好坏判断技巧，同时规避检测中的安全风险与常见误区。
一、共模电感检测前置准备（行业场景适配篇）
1.1 汽车电子/工业电源共模电感检测核心工具清单
在开始检测之前，选择正确的检测工具是判断共模电感好坏的第一步。不同场景对工具的精度和功能要求差异显著。
基础工具（新手/现场维修必备）：
数字万用表：具备电阻档和蜂鸣档功能，用于直流电阻测量和通断判断。这是新手测量共模电感好坏最直接的入门工具。在汽车维修现场或家电维修场景中，万用表能够快速筛查开路/短路故障-40。
LCR数字电桥（基础款） ：用于电感量测量，建议选择测试频率100kHz或1MHz的型号。在消费电子和一般工业维修场景中，基础LCR电桥足以满足电感值对比需求-36。
进阶工具（专业质检/批量检测必备）：
精密LCR测试仪：要求精度0.1%以上，测试频率覆盖100Hz-200kHz。汽车电子和工业电源场景中，对电感量偏差要求严格，需高频测试验证性能-11。
网络分析仪：用于阻抗-频率特性扫频测量，精准评估共模电感在不同频段的抑制能力。通信设备和高速数字电路检测中不可或缺-34。
共模电感平衡测试仪：专为共模电感设计的专业设备，一次即可完成电感量（Ls）和直流电阻（DCR）的双绕组平衡度测量。在工厂流水线批量检测中效率极高-53。
耐压测试仪（AC/DC） ：用于绝缘强度验证，AC 3kV/60s标准测试不可或缺。尤其在汽车电子（AEC-Q200认证）和工业电源安规检测中是必检项目-12。
兆欧表（绝缘电阻测试仪） ：500V/1000V档位，用于绕组-磁芯间绝缘性能评估，防止高压击穿隐患-23。
阻抗分析仪：宽频扫频（100kHz-300MHz），精准捕捉谐振点和阻抗变化曲线，适用于高频通信和高速信号场景-76。
专业提示：汽车电子检测必须使用通过AEC-Q200认证的测试方案和夹具；工业电源检测需关注耐压等级（如基本绝缘≥1500VAC，强化绝缘≥3000VAC）；通信设备检测需覆盖更高频段（最高300MHz）。
1.2 共模电感检测安全注意事项（各行业专属要求）
检测共模电感时的安全防护要求因行业场景而异，以下为核心注意事项，重中之重请仔细阅读：
通用安全规范（所有场景）：
断电与放电：检测前务必断开电源，并等待电路完全放电。开关电源中的大电容可能存储高压电，触碰前需用放电电阻放电。
仪器接地：确保检测仪器（尤其是耐压测试仪）可靠接地，避免测试过程中因接地不良导致电击。
环境清洁：检测环境应保持干燥、无尘，避免灰尘和杂质对测试结果产生影响-40。
静电防护（ESD） ：汽车电子和通信设备中的贴片共模电感对静电敏感，操作前需佩戴防静电手环。
汽车电子检测专属防护：
车载共模电感常工作在-40℃~155℃宽温范围，检测前需冷却至室温后再进行电气参数测量，避免高温影响测试准确性-1。
耐压测试时注意：汽车电子产品需通过AEC-Q200标准的14项可靠性测试，包括机械冲击（100G/S）和振动（10-2000Hz）测试后的电气复测-1。
工业电源检测专属防护：
共模电感耐压测试参数：测试电压依据额定电压设定，测试时长通常为60秒，击穿电流＞5mA判定为失效-23-114。
使用兆欧表时注意500V/1000V档位选择，测量绕组与磁芯之间的绝缘电阻，正常应＞100MΩ-23。
通信设备检测专属防护：
高频测试时注意屏蔽：使用网络分析仪和阻抗分析仪时需使用屏蔽夹具，避免外部电磁干扰影响测试精度-76。
测试频率高达300MHz时，同轴电缆和连接器的阻抗匹配必须精确，否则引入测量误差。
1.3 共模电感基础认知（适配各行业精准检测）
了解共模电感的结构和关键参数，是精准检测的前提。

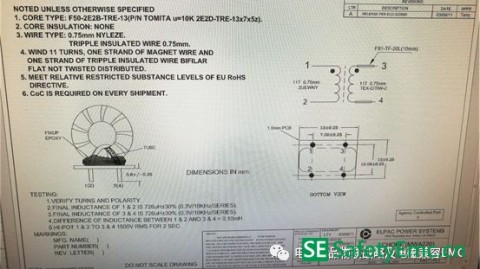

结构特点： 共模电感（Common Mode Choke）由两组匝数相同、绕向相反的线圈绕制在同一磁芯上构成。当共模电流（干扰电流）流过时，两组线圈产生同向磁场叠加增强，形成高阻抗抑制干扰；当差模电流（正常工作电流）流过时，磁场相互抵消，对正常信号影响极小-1。
关键参数（行业检测必须关注）：
| 参数 | 汽车电子 | 工业电源 | 通信设备 |
|---|---|---|---|
| 电感量（Ls） | 220~1400μH | 1mH-10mH | μH级别 |
| 共模阻抗（@100MHz） | ≥100Ω | ≥300Ω | ≥600Ω |
| 直流电阻（DCR） | 23~45mΩ | 15~100mΩ | <1Ω |
| 额定电流 | 1A~10A | 1A~20A+ | 0.1A~1A |
| 工作温度 | -40℃~155℃ | -40℃~125℃ | -40℃~85℃ |
类型划分（检测重点不同）：
电源线共模电感：电流大、线径粗，重点检测直流电阻和温升。常见于开关电源输入级、车载动力系统电源线。
信号线共模电感：尺寸小、频率高，重点检测共模阻抗和差模漏感。常见于CAN总线、USB、HDMI、车载以太网等高速信号线路-1。
二、共模电感核心检测方法（三层进阶，覆盖全场景）
2.1 共模电感基础检测法（各行业新手快速初筛）
无需复杂仪器，用万用表即可快速判断共模电感好坏。
操作步骤：
外观检查：检查共模电感外壳是否有裂纹、变形、烧焦痕迹，引脚是否有氧化、松动或脱落。家电维修和工业现场维修中，外观异常往往直接提示故障点-40。
开路测试（电阻法） ：
将万用表调至电阻档（Ω档，200Ω量程）。
测量同一绕组的两个引脚之间的电阻值。
正常：电阻值很小（通常几Ω到几十Ω，由线径和匝数决定），且有稳定的读数。
异常：电阻值为无穷大（开路）或接近0Ω（匝间短路）-41。
短路测试（绕组间） ：
分别测量两个绕组之间的绝缘电阻（即一个绕组的引脚与另一个绕组的引脚之间）。
正常：绝缘电阻应为无穷大（或＞100MΩ）。
异常：有导通读数，说明绕组间绝缘击穿。
行业损坏特征判断标准：
电阻值无限大 → 线圈开路（常见于引脚受力断裂或焊接不良）-21。
电阻值明显偏小 → 线圈匝间短路（常见于漆包线绝缘破损或高压击穿）。
开路时整机直接不通电；短路（绕组间）时EMC性能丧失，可能导致后端芯片损坏-26。
行业注意要点：
汽车电子：车载共模电感需经受振动测试，引脚受力断裂是常见故障模式。检查时轻摇引脚，观察是否有松动-21。
工业电源：大电流场景下，共模电感可能因过热导致焊点开裂，检测时注意观察焊点状态。
通信设备：信号线共模电感尺寸极小（0402/0603封装），万用表表笔接触时需格外小心，避免机械损伤。
2.2 万用表/LCR电桥检测共模电感方法（各行业新手重点掌握）
基础法只能判断开路/短路，无法评估性能衰减。使用万用表（电感档）或LCR电桥进行定量检测，是判断共模电感好坏的关键步骤。
模块一：直流电阻（DCR）测量——判断绕组损耗
操作步骤：
将万用表调至电阻档，选择合适量程（共模电感DCR通常在几mΩ到几百Ω之间，从小量程开始）。
将表笔分别接触共模电感同一绕组的两个引脚，确保接触良好。
读取并记录直流电阻值。
判断标准：
对比测量值与规格书数值，偏差应＜±15%-23。
DCR过大 → 绕组导线过细、存在接触不良或局部断线，会导致功率损耗和压降增大-36。
DCR过小 → 可能存在匝间短路。
模块二：电感量（Ls）测量——判断滤波性能核心
操作步骤：
使用LCR电桥，将测试频率设置为共模电感的工作频率。电源类共模电感常用1kHz，信号类常用100kHz或1MHz-36。对于低频电源滤波，100Hz/120Hz也是常用测试点。
测试电压一般取0.3V-。
将LCR表的两个探针连接到共模电感单个绕组的两个引脚上。
读取电感量数值-34。
重复测量另一绕组，比较两个绕组的电感量是否平衡。平衡度是评估共模电感质量的核心指标——两个绕组的电感量偏差越小，共模抑制性能越好-75。
判断标准：
电感量应在标称值的±5%~±20%范围内（依精度等级而定）-36。
两绕组电感量偏差应＜5%-53。
电感量严重偏低 → 可能匝间短路、磁芯受损或材料劣化-104。
行业实用技巧：
工厂IQC检测：批量来料检验时，使用带有自动分选功能的LCR测试仪（如ZX7575BX），一次设定即可完成多参数批量比对，合格品自动蜂鸣提示，大幅提升检测效率-53。
汽车维修场景：车载CAN总线共模电感开路会导致CAN通信中断，测量同一绕组两脚若不通则为开路，直接更换-26。
模块三：漏感（差模电感量）测量——评估信号完整性
操作步骤：
将共模电感两个绕组的一端短接在一起。
用LCR电桥测量短接端与另一端之间的电感量，即为漏感-。
判断标准：
漏感通常远小于共模电感量（典型值＜1%）。
漏感过大 → 绕组对称性差，会影响差分信号的传输质量，在CAN、USB等高速信号线路中可能导致通信错误-22。
2.3 汽车电子/工业电源专业仪器检测共模电感方法（进阶精准检测）
对于批量生产质检、汽车电子认证检测、高精度失效分析，需要使用专业仪器进行深度检测。
检测一：共模电感阻抗特性扫频测试（网络分析仪/阻抗分析仪）
适用场景：汽车电子EMC认证、通信设备信号完整性验证、工业电源传导发射整改。
操作步骤：
使用阻抗分析仪（如Keysight E4980AL或HIOKI IM7581），设置扫频范围（如10kHz~300MHz）。
使用专用测试夹具连接共模电感-76。
执行扫频测量，获取阻抗-频率曲线。
记录谐振点位置和各频点的共模阻抗值。
判断标准：
共模电感应在目标抑制频段内呈现高阻抗（如100MHz时≥100Ω）-76。
100MHz共模阻抗下降＞20%判定为异常（如90Ω降至72Ω）-23。
谐振点应在目标频段之外，若谐振点落入工作频段内，电感将呈现容性而失效-76。
行业进阶技巧（在线检测/不拆焊检测）：
在工厂流水线检测中，可将共模电感平衡测试仪（如LS8517CX）集成到自动化产线，实现100%在线测试，测试速度高达50次/秒，同时完成Ls和DCR双绕组平衡度测量-75。
滤波器测试仪（如ZX2816Y）通过一个小扫描盒切换，一次就可测试完DCR、Ls及其平衡度，效率远高于传统LCR电桥的两次独立测试-56。
检测二：共模电感绝缘耐压测试
适用场景：安规认证检测、汽车电子AEC-Q200认证、工业电源来料检验。
操作步骤：
使用耐压测试仪，根据产品绝缘等级设置测试电压（基本绝缘≥1500VAC，强化绝缘≥3000VAC）-23。
测试时长60秒，施加电压波形需符合行业标准-114。
分别在绕组与磁芯之间、绕组与绕组之间施加测试电压。
监测漏电流，击穿电流＞5mA判定为失效。
判断标准：
绝缘电阻＞100MΩ（基本绝缘）或＞500MΩ（强化绝缘）为合格-23。
耐压测试过程中无击穿、无飞弧、漏电流不超标为合格-12。
行业实用技巧：
来料检验：推荐遵循“先打高压再测电感量”的顺序，因为高压测试可能击穿微小绝缘缺陷，若先测电感量可能得到合格读数，再打高压后感量才显著下降-104。
汽车电子认证：共模电感需通过AEC-Q200可靠性测试，包括高温存储、温度循环、湿热测试、机械冲击、振动等14项测试-1。
三、补充模块：行业专属检测重点与实战经验
3.1 汽车电子/工业电源/通信设备不同场景共模电感检测重点
场景一：汽车电子（车载CAN/以太网/动力系统）
检测核心：绕组平衡度与高频阻抗
重点参数：共模阻抗@100MHz（目标≥100Ω）、电感量平衡度（偏差＜5%）、耐压等级（≥1500VAC）
特殊要求：通过AEC-Q200认证的共模电感在-40℃~155℃范围内电感量变化率≤10%-1。
检测技巧：车载CAN总线共模电感开路会导致CAN通信中断，使用万用表测同一绕组两脚不通即可判定开路-26。
场景二：工业电源（开关电源输入滤波）
检测核心：阻抗匹配与饱和电流
重点参数：直流电阻DCR（决定效率）、额定电流（需降额1.5-2倍使用）、阻抗-频率曲线-95
常见故障：差模电流过大导致发热严重，可通过红外测温仪检测磁芯与绕组的温度分布来判断——若磁芯温度显著高于绕组，可能是磁芯饱和-22。
检测技巧：中频段500kHz-10MHz超标多为共模问题，需要重点关注共模电感在此频段的实际阻抗是否足够-69。
场景三：通信设备（高速信号/以太网/USB）
检测核心：差模漏感与高频损耗
重点参数：漏感应尽可能小（＜0.5μH），截止频率应在信号工作频率之外，避免信号衰减
特殊要求：共模电感在高频通信频段（>10MHz）不能使用低频磁芯（如锰锌铁氧体），否则高频损耗大，会将信号能量转化为热量-22。
检测技巧：使用网络分析仪扫频测量，重点关注信号工作频率附近是否存在阻抗异常或谐振-34。
3.2 共模电感行业检测常见误区（各行业避坑指南）
误区1：只用万用表测通断就判定共模电感好坏
危害：阻抗衰减30%的共模电感在万用表测量时电阻值仍正常，但EMC测试已经超标-23。
正解：必须结合LCR电桥测量电感量和阻抗，或直接在电路中进行EMC测试验证。
误区2：不区分共模电感类型直接用相同标准检测
危害：电源线共模电感的DCR和额定电流要求与信号线完全不同，混用标准会导致误判。
正解：检测前确认共模电感用途（电源滤波还是信号滤波），选择对应的参数标准和测试频率。
误区3：忽略环境温度对检测结果的影响
危害：在高温下测量电感量会因磁芯磁导率变化而产生偏差。工业设备工作环境温度可能高达85℃。
正解：应在室温（25℃±2℃）稳定后测量；进行温度特性验证时需使用恒温箱-。
误区4：未匹配汽车电压标准检测车载共模电感
危害：汽车电子产品的电压波动范围大（12V系统实际电压9V-16V），用标准工业电源的测试条件可能无法复现故障。
正解：检测时模拟车载环境，覆盖宽电压范围和瞬态干扰工况。
误区5：检测前未对电容放电
危害：开关电源中大容量电容存储的高压电可能通过检测仪器或人体放电，轻则损坏仪器，重则危及人身安全。
正解：检测前务必用放电电阻对电容放电，确认电压归零后再操作。
3.3 共模电感行业失效典型案例（实操参考）
案例一：汽车CAN总线共模电感短路失效（短路检测必须用对方法）
某汽车电子产品出现CAN通信全面中断。用万用表测量共模电感四个引脚，结果显示两两之间均为导通状态——正常情况下只有同一绕组的两个引脚应导通，确认了短路存在。进一步分析发现，在PCBA波峰焊过程中，微小锡珠溅落到共模电感引脚间的铜线上，焊接高温使锡珠下方绝缘漆碳化分解，熔融的锡珠成为导体桥接多根铜线形成短路通路-26。
启示：共模电感短路失效可能来自外部工艺问题而非器件本身质量问题。来料检验不仅要测电感量，还要关注PCB组装过程中的工艺管控，尤其是波峰焊和手工补焊环节的焊渣飞溅防护。
案例二：工业电源1MHz-3MHz传导发射超标8dB（阻抗匹配问题）
某12V/5A工业DIN导轨电源，原始EMI滤波器使用300Ω@100MHz共模电感，但在1~3MHz频段实际阻抗仅约100Ω，抑制不足。同时Y电容与共模电感在该频段形成谐振反而放大噪声。解决方案：更换为700Ω@100MHz共模电感（1~3MHz实际阻抗约300Ω），并调整X电容和Y电容参数移动谐振点。整改后1~3MHz噪声下降12dB，顺利通过EN55032 Class B认证-69。
启示：共模电感好坏的判断不能只看标称阻抗值，必须结合工作频段的实际阻抗曲线和滤波网络的谐振特性综合评估。
案例三：共模电感感量偏低导致EMI批量超标（高压测试顺序问题）
某项目更换共模电感供应商后，10PCS样品中有4PCS EMI测试超标。拆解分析发现不良品感量严重低于规格书要求的12mH min。原因是在整机高压测试时，高压激发了漆包线针孔（沙孔）处的绝缘破坏风险，导致匝间短路、感量降低。最终对策：供应商对漆包线来料增加针孔测试，共模电感出厂增加高压测试，且遵循“先打高压再测感量”的顺序-104。
启示：共模电感匝数较多时，匝间绝缘是关键管控点。来料检验不能只依赖感量和DCR测试，必须加入高压测试和绝缘电阻测试才能全面评估质量。
四、结尾与价值延伸
4.1 共模电感检测核心（各行业高效排查策略）
根据行业特点和故障特征，推荐如下分级检测策略：
第一级：现场快速筛查（适合维修人员和生产线首检）
步骤1：外观检查（外壳裂纹、引脚脱落、烧焦痕迹）
步骤2：万用表电阻档测通断和DCR（开路/短路判断）
步骤3：万用表电阻档测绕组间绝缘（交叉导通检测）
第二级：定量评估（适合故障深入分析和IQC来料检验）
步骤1：LCR电桥测量各绕组电感量，对比标称值
步骤2：比较两绕组电感量平衡度（偏差应＜5%）
步骤3：测量漏感（差模电感量），评估信号完整性
步骤4：兆欧表测绝缘电阻（≥100MΩ）
第三级：专业深度验证（适合EMC认证、汽车电子AEC-Q200、失效分析）
步骤1：阻抗分析仪/网络分析仪扫频测试，获取阻抗-频率曲线
步骤2：耐压测试仪执行AC/DC耐压测试（60秒）
步骤3：恒温箱进行温度特性验证（-40℃~125℃循环）
步骤4：批量检测使用共模电感平衡测试仪自动化测试
核心排查逻辑：
开路故障 → 万用表即可检出 → 直接更换
短路故障（绕组间） → 万用表交叉测量检出 → 分析短路原因（可能是外部焊渣）
性能衰减 → 万用表无法检出 → 必须用LCR电桥或网络分析仪测量阻抗/电感量
EMC超标 → 阻抗扫频+滤波网络综合分析
4.2 共模电感检测价值延伸（日常维护与采购建议）
日常维护技巧：
定期检测：在关键设备（如汽车ECU、工业PLC电源）的维护周期中，建议每6-12个月进行一次共模电感参数复测，重点关注阻抗和电感量的变化趋势。
环境防护：共模电感应放置在干燥、无尘、无腐蚀性气体的环境中。湿热环境会加速阻抗衰减，普通浸漆电感在85℃/85%RH下300小时阻抗衰减30%，而采用纳米封装工艺的产品可保持2000小时以上±5%的稳定性-23。
散热检查：若发现共模电感外壳温度异常升高，排查是否差模电流过大、磁芯饱和或散热不良-22。
采购与校准建议：
来料检验规范：建议按AQL抽样标准，每批次抽样不少于60个，用LCR电桥进行DCR和电感量一致性检验，并进行高压测试验证绝缘性能-105。
汽车电子应用：优先选择通过AEC-Q200认证的共模电感，确保通过14项可靠性测试-1。
校准周期：LCR电桥和耐压测试仪建议每年校准一次，确保检测结果准确可靠。
