摘要：芯龙半导体（XLSEMI）的电源管理芯片广泛应用于消费电子、工业控制、车载电子装置、LED驱动等领域，涵盖DC-DC降压型、升压型、升降压型等多种拓扑架构-。掌握测量芯龙芯片好坏的方法，是排查设备电源故障、提升维修效率的关键技能。本文基于芯龙芯片的技术文档和应用场景，从新手到专业进阶，系统讲解万用表检测、在线电压测试、专业仪器分析等芯龙芯片检测方法，涵盖消费电子、工业控制和车载电子三大场景的专属检测要点，帮助不同基础的从业者快速掌握新手芯龙芯片检测技巧与工业/车载专业芯龙芯片检测方法，规避行业检测误区。
一、前置准备
1. 消费电子/工业控制/车载电子场景芯龙芯片检测核心工具介绍
基础工具（新手必备，适配维修初筛场景） ：
数字万用表：推荐具备二极管档和电容测量功能的型号。用于测量芯片引脚对地压降、输入输出电压、短路检测。对新手而言，自动量程万用表能大幅降低操作门槛，避免档位选错导致误判。
直流稳压电源：为待测电路提供稳定的输入电压，建议选择具备电流显示功能的型号，可直观判断是否存在过流或短路。

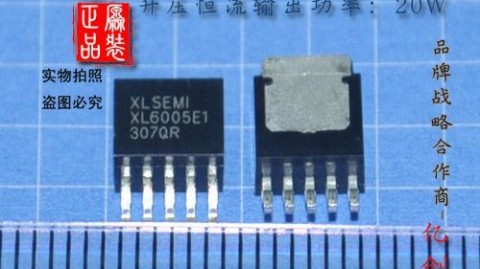

镊子与防静电手环：芯龙芯片多采用TO-252、TO-263等小尺寸封装，镊子用于精准接触引脚；防静电手环用于释放人体静电，防止ESD损坏芯片-。
放大镜或体视显微镜：用于检查芯片表面是否有烧焦、裂纹、鼓包等物理损伤-。
专业工具（适配批量检测/高精度测试场景） ：
电子负载仪：用于测试芯片的带载能力和负载调整率。芯龙XL4015标称最大输出电流5A，在合理散热条件下可长期稳定工作在高负载状态-。工业质检场景下，需使用电子负载进行满负载和动态负载测试。
数字示波器：用于捕捉开关波形、测量输出纹波。芯龙芯片固定开关频率多为180kHz（如XL4015）或400kHz（如XL6008），示波器带宽建议不低于100MHz--。
热成像仪：用于检测芯片在满载状态下的温度分布，快速定位异常发热点。
自动化测试系统：面向工厂批量检测场景，使用模拟IC测试系统（如北京华峰STS8200）进行自动化参数测试，大幅提升检测效率-。
2. 芯龙芯片检测安全注意事项（行业适配版）
重中之重：静电防护。芯龙电源管理芯片内部集成MOSFET等敏感器件，检测过程中必须做好防静电措施-：
操作前佩戴防静电手环并确保接地良好；
使用防静电工作台和防静电镊子；
拿取芯片时避免直接接触引脚。
工业/高压场景专属防护：
芯龙部分芯片（如XL7026E1）工作电压高达90V，工业场景检测时必须确认电路断电、电容完全放电后再操作，否则有触电和炸管风险-。
工业控制柜中的电源模块通常带有大容量滤波电容，断电后需用放电电阻（如1kΩ/5W）短接电容两端彻底放电。
车载电子场景专属防护：
汽车电路采用12V/24V蓄电池供电，短路电流极大。检测车载电源芯片时，建议使用隔离电源或串联限流电阻（如10Ω/10W）进行初步通电，避免短路引发火灾。
通用规范：
检测时表笔要稳，防止引脚间意外短路导致芯片损坏-；
检测前清理芯片周围的灰尘和异物，特别是工业环境下的导电粉尘；
严禁带电焊接或更换芯片-。
3. 芯龙芯片基础认知（适配三大场景精准检测）
芯龙半导体（XLSEMI）专注于电源管理类模拟集成电路，在中高压、大功率单片开关电源领域拥有多项核心专利，产品涵盖DC-DC电源芯片、LED驱动芯片等--。
三大产品线及关键参数：
| 类型 | 代表型号 | 输入电压范围 | 输出电流 | 典型应用场景 |
|---|---|---|---|---|
| 降压型（Buck） | XL4015 | 8V~36V | 5A | 消费电子/模块电源- |
| 降压型（高压） | XL7026E1 | 16V~90V | 0.3A | 工业控制/高压供电 |
| 降压型（通用） | XL2596 | 4.5V~40V | 3A | 车载/消费/工业- |
| 升压型（Boost） | XL6009 | 5V~32V | 4A | LED驱动/便携设备 |
| 升降压型 | XL6007/XL6008 | 3.6V~32V | 3A/5A | 电池供电/宽压输入- |
检测前务必查阅对应型号的官方数据手册（Datasheet） ，确认引脚定义、典型应用电路和各引脚的正常电压值，作为判断依据。
二、核心检测方法
1. 芯龙芯片目视与阻值初筛法（消费电子/工业场景快速定位）
无需复杂仪器，适合维修初期的快速排查：
第一步：外观检查
在强光下检查芯片封装是否有烧焦、裂纹、鼓包。内置MOSFET的芯片在严重过流时表面可能鼓起或炸裂-。
检查焊点是否有虚焊、连锡、氧化。重点关注功率引脚（如SW/OUT引脚）和反馈引脚（FB）。
工业环境下的电源板还需检查芯片周围是否有电解电容漏液腐蚀痕迹。
第二步：对地电阻快速判断
万用表置于电阻档（200Ω或2kΩ量程），红表笔接地（GND），黑表笔测量各引脚对地电阻。
正常特征：各引脚对地电阻值在几十Ω到几百kΩ之间，与参考值相近。
异常特征：输入引脚（VIN）或输出引脚（SW）对地电阻接近0Ω，说明内部MOS管短路击穿，芯片已损坏。
行业注意要点：
工业控制场景下，电源板常有较多外围元件，测量前需确认待测引脚与外围电路不形成并联通路，否则测量结果会被外围元件干扰。
消费电子场景（如手机、平板、路由器）芯片密度高，测量时需借助放大镜确认表笔接触准确-。
2. 万用表检测芯龙芯片方法（新手重点掌握——在线电压测试法）
这是最常用、最直观的检测方法，核心是测量芯片在电路中的各引脚电压，与Datasheet中的典型值对比-。
前提条件：电路正常供电。建议使用隔离变压器或限流供电方式通电，避免短路事故。
操作步骤：
确认供电正常：测量芯片VIN引脚与GND之间的电压，确认在芯片工作范围内（如XL4015需8V~36V）。若无输入电压，排查前端供电电路。
测量输出电压：测量OUT/VOUT引脚电压，与设计值对比。无输出电压或电压异常偏低，说明芯片可能未工作。
测量反馈引脚（FB） ：这是判断芯片是否正常工作的关键节点。芯龙降压芯片的FB引脚基准电压通常为1.25V（如XL4015、XL2596等）-。若FB电压偏离1.25V较多（如接近0V或等于输出电压），说明反馈回路异常或芯片内部误差放大器损坏-。
测量使能引脚（EN） ：如芯片有EN引脚，测量其电压是否满足高电平使能条件（通常>1.5V）。EN电压不足会导致芯片无输出。
测量开关引脚（SW） ：用万用表交流档测量SW引脚，正常应有几十kHz至几百kHz的开关波形等效交流电压。若无变化，芯片可能未起振。
行业场景适配建议：
消费电子（如路由器、机顶盒）：检测前确认供电电压稳定，注意芯片周围小体积元件的虚焊问题。
工业控制（如PLC、工控电源板）：工业环境电压波动大，建议使用稳压电源为待测板供电，排除输入波动干扰。
车载电子（如车载充电器、行车记录仪）：注意车载电源的电压范围（9V~16V或24V），部分车辆存在电压尖峰，检测时建议串联限流电阻。
3. 行业专业仪器检测芯龙芯片方法（进阶精准检测）
适用于工厂质检、专业维修、批量检测等场景。
3.1 示波器波形分析（适配消费电子/工业电源纹波与开关测试）
示波器可直观判断芯片的开关状态和输出质量：
SW引脚波形测试：示波器探头接SW引脚，参考地接GND。正常工作时应为方波波形，频率与芯片规格一致（如XL4015为180kHz）-。波形畸变、占空比异常、无开关波形均说明芯片或外围电路有问题。
输出纹波测试：使用AC耦合模式测量输出电压的纹波。XL4015在优化电感电容参数后，输出纹波可控制在50mV以内-。纹波过大可能源于电感饱和、输出电容老化或芯片内部开关管性能下降。
3.2 电子负载带载能力测试（适配批量检测与高精度校验）
验证芯龙芯片是否能达到标称输出能力：
将电子负载连接至电源模块输出端，设置为恒流模式。
逐步增加负载电流（如从0A逐渐升至5A），观察输出电压是否保持稳定。
芯龙XL4015的标称最大输出电流为5A，负载调整率≤0.8%-。若负载增加时输出电压骤降，可能原因包括：芯片过流保护触发、电感饱和、散热不足导致热关断、芯片内部MOSFET内阻增大。
3.3 自动化测试系统（适配工厂批量检测）
面向工业质检场景，使用专业测试设备（如模拟IC测试系统）进行自动化测试，涵盖：
静态参数测试（输入/输出漏电流、静态功耗）
动态参数测试（开关频率、占空比范围、响应时间）
保护功能验证（过流保护、过温保护、欠压锁定）
批量一致性测试（多颗芯片参数对比）
三、补充模块
1. 不同应用场景下芯龙芯片的检测重点
消费电子场景（手机、平板、路由器、智能家居等）：
重点检测输出纹波和瞬态响应，敏感数字电路（MCU、ADC）对电源纹波要求较高-。
关注芯片的待机功耗和静态电流（Iq），芯龙芯片Iq典型值为2.5mA~3.5mA-。
检测方法以万用表在线电压测试为主，示波器辅助波形分析。
工业控制场景（PLC、工控电源、工业设备供电）：
重点检测输入高压下的稳定性和抗浪涌能力。XL7026E1等高压芯片需特别关注输入过压保护-。
工业环境温度变化大，检测时需考虑温度对芯片性能的影响。JESD47等应力测试标准适用于工业级芯片考核-。
推荐使用电子负载进行满载和过载测试，验证芯片的过流保护功能。
车载电子场景（车载充电器、行车记录仪、车载导航等）：
重点检测输入电压波动下的稳压能力。车载电源存在较大的电压尖峰和跌落，芯龙车载电源芯片需具备优异的线性和负载调整率-。
检测时建议使用可模拟汽车电瓶电压波动的电源（12V跳变至14.4V甚至更高）。
关注芯片的工作温度范围，车载环境需满足-40℃~+125℃的要求-。
2. 芯龙芯片检测常见误区（行业避坑指南）
| 误区 | 行业危害 | 正确做法 |
|---|---|---|
| 只测有无输出电压就判断芯片好坏 | 可能误判反馈电路或输出滤波电容故障 | 必须同时测量VIN、EN、FB、SW各关键引脚电压 |
| 带载测试时忽略散热 | 芯片热关断导致误判为损坏，或实际过载损坏芯片 | 大电流测试（>3A）时务必加装散热片- |
| 输入端直接接高电压测试 | 工业场景高电压（>60V）可能击穿芯片 | 先确认芯片输入电压范围，用稳压电源逐步升压 |
| 工业环境下忽略环境因素 | 工业设备长期运行后性能衰减，但参数仍在规格范围内- | 定期进行预防性检测，包括热成像监测和带载老化测试 |
| 用普通万用表测量FB引脚 | 万用表输入阻抗低，可能影响反馈回路工作 | 使用高内阻万用表（内阻≥被测电路电阻10倍以上）- |
| 在线测试时未隔离外围电路 | 外围元件短路或损坏可能导致误判芯片损坏 | 拆焊芯片前先排查外围关键元件（电感、二极管、电容） |
3. 行业典型案例
案例一：车载充电器无输出——XL2596芯片烧直通
故障现象：某车载充电器接入12V电源后，输出端测得约12V电压（应降压至5V），且充电器外壳严重发热。万用表测量芯片输入引脚12V正常，输出引脚也接近12V，FB引脚电压约12V（正常应为1.25V）。拆下XL2596单独测试，发现SW引脚对VIN引脚电阻极小。结论：XL2596内部MOS管击穿烧直通，无法执行降压功能，输入电压直通输出-。更换芯片后，输出电压恢复5V，故障排除。
案例二：广场舞音箱无声——XL6009E1升压电路电感虚焊
故障现象：12V供电输入后，功放模块无20V供电电压。检测XL6009E1各引脚电压，发现第③脚（SW/开关引脚）电压为0V，异常。用放大镜检查引脚外围元件，发现电感一只引脚存在脱焊-。补焊电感引脚后，XL6009E1正常工作，20V电压恢复，音箱正常发声。核心经验：检测芯片引脚电压异常时，务必排查外围元件（电感、二极管、电容），很多芯片“故障”实际是外围元件损坏或虚焊导致。
案例三：工业控制电源频繁重启——XL2596过载导致热关断
故障现象：某工业控制柜内电源模块在运行半小时后自动断电重启，冷却后又恢复正常。用热成像仪检测，发现XL2596芯片温度高达110℃。使用电子负载单独测试该电源模块，在2A负载下输出电压稳定，但升到2.5A后电压骤降为零。更换同型号XL2596并增加散热片后，模块满载测试正常，问题解决。经验：工业场景中，芯片长期处于高温、高负载环境，性能会逐渐衰减，需定期检测预防性维护-。
四、结尾
1. 芯龙芯片检测核心（行业高效排查策略）
根据不同场景和需求，建议采用分层检测策略：
基础排查层（适合所有场景的快速定位） ：
目视检查（烧焦/裂纹/鼓包）→ 对地电阻测量（排查短路）→ 外围关键元件检测（电感、二极管、电容）。
在线电压测试层（新手重点掌握） ：
供电确认（VIN）→ 使能检测（EN）→ 输出检测（VOUT）→ 反馈检测（FB=1.25V基准）→ 开关引脚检测（SW波形）。
专业仪器分析层（进阶精准检测） ：
示波器波形分析（开关频率/纹波）→ 电子负载带载测试（负载调整率）→ 热成像温度监测（散热评估）。
高效判断逻辑：先外围后芯片，先供电后信号，先静态后动态。多数芯龙芯片“损坏”的实际原因可归结为三类：输入/输出短路、外围元件失效、散热不足导致的热损坏。排查时按上述顺序推进，可快速定位故障根源。
2. 芯龙芯片检测价值延伸（维护与采购建议）
日常维护建议：
定期检查电源模块输出是否稳定，使用万用表记录关键点电压，建立维护档案。
工业环境下，建议每6~12个月进行一次预防性检测，包括热成像检查和带载老化测试。
注意散热管理：大功率应用（>3A）必须加装散热片，并在芯片与散热片之间涂抹导热硅脂。
采购与选型建议：
从立创商城等正规渠道采购原装芯龙芯片，警惕低价仿冒品-。
根据实际应用场景选型：消费电子选XL4015/XL2596等主流型号，工业高压场景选XL7026E1等高压系列，车载电子优先考虑通过车规认证的型号。
批量采购时要求供应商提供原厂出货证明或第三方检测报告。
3. 互动交流（分享你的芯龙芯片检测难题）
你在维修或质检过程中，是否遇到过芯龙芯片的疑难故障？比如XL4015模块发热严重但输出正常、XL2596输出电压跳变不稳定、工业环境下芯片频繁烧毁……欢迎在评论区分享你的芯龙芯片行业检测难题，也欢迎持续关注本专栏获取更多芯龙芯片检测干货。遇到搞不定的故障，大家一起交流解决！
